案例背景

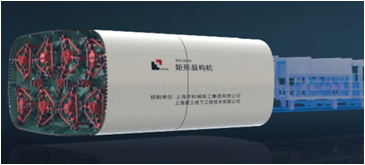

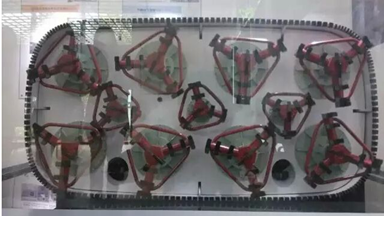

- 矩形盾构机的全称叫“盾构法掘进的土压平衡超大截面矩形盾构机”，拥有盾构法掘进、矩形盾构、超大截面、土压平衡等优点，相比于传统圆形盾构机，核心优势在于节省空间。

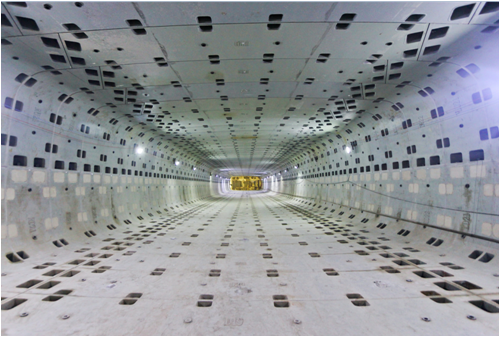

- 矩形隧道受已有空间环境分布影响的制约更小，非常适用于当前复杂的城市地下空间中。



项目介绍

▼ 模型介绍





▼ ANSYS APDL脚本实现

et,1,beam3 et,2,link10$KEYOPT,2,2,0$KEYOPT,2,3,1!只能受压 et,3,matrix27,,,4   !矩阵单元（定义刚度矩阵）弹性连接 mp,ex,1,50466e3$mp,prxy,1,0.3$mp,dens,1,2.835  !考虑自重，力单位为kN,注意设置密度 mp,ex,2,kz*elemsize     !中间土弹簧弹性系数 mp,ex,3,kz*elemsize/2   !边土弹簧弹性系数 r,1,a0,Izz1,h   !梁实常数 SecArea=1.0 !土弹簧截面积 r,2,SecArea !实常数土弹簧截面积 ! 刚度矩阵元素 r,3$rmodif,3,1,kx1$rmodif,3,7,-kx1$rmodif,3,58,kx1 $rmodif,3,13,ky1$rmodif,3,19,-ky1$rmodif,3,64,ky1 $rmodif,3,51,krz1$rmodif,3,57,-krz1$rmodif,3,78,krz1

项目分析及评价

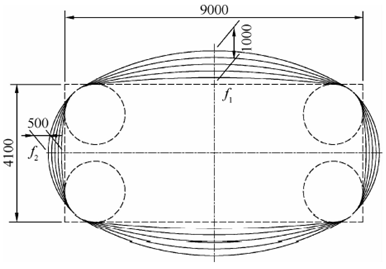

▼ 不同外形受力分析及优化

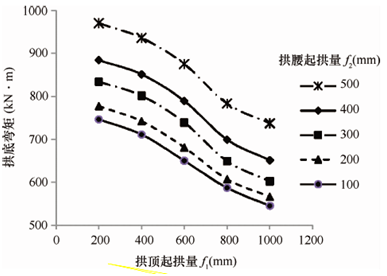

隧道的内力与不同起拱量的关系



▼ 三维分析

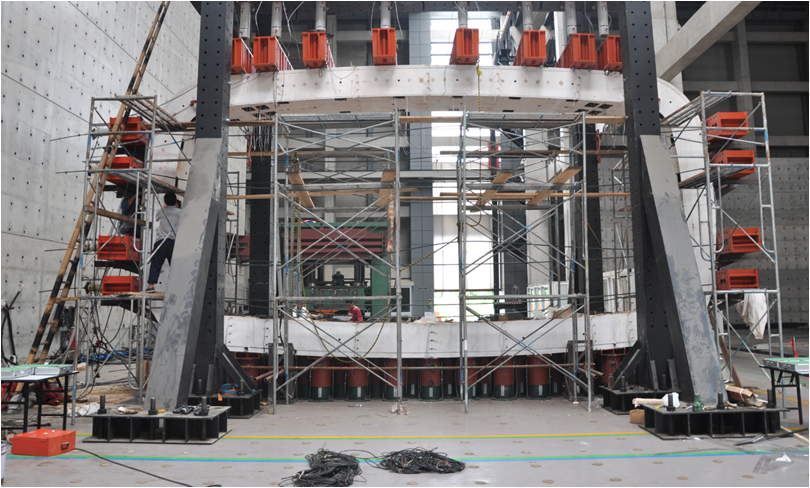

▼ 数值仿真+物理实验
