案例背景

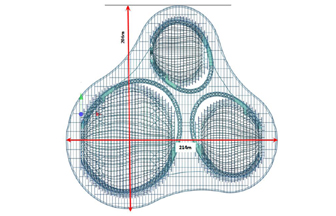

整体钢结构总体长度214米，总宽度206米；

拱形钢结构屋盖高度21~50米；

项目介绍

暂无

项目分析及评价

▼ 应变分析

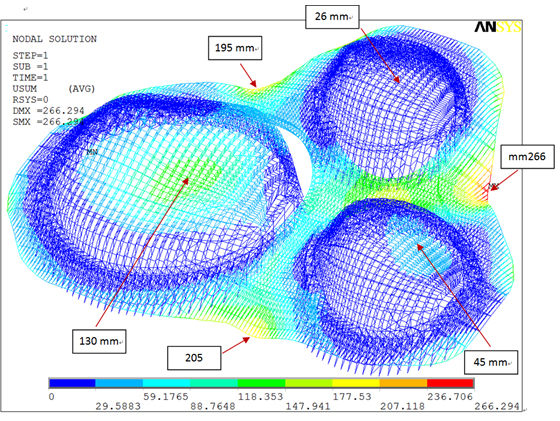

结构总变形（工况：恒+活，单位mm）

▼ 应力分析

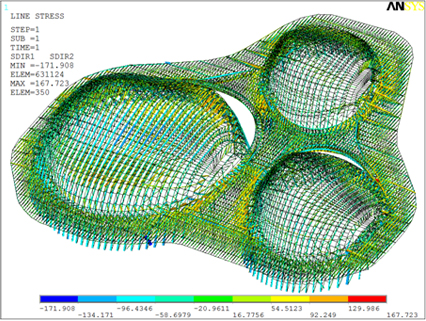

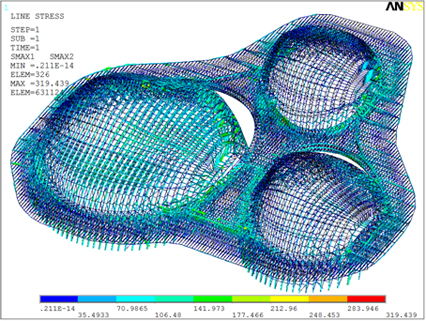

结构构件的组合应力(NMM)分布（工况：恒+活，单位MPa）	结构构件的轴力(N)应力分布（工况：恒+活，单位MPa）

▼ 屈曲特征值及屈曲模态（工况：1.0恒载+1.0活载）

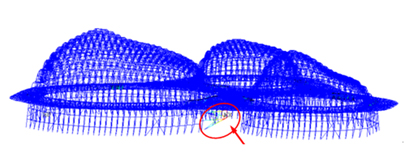

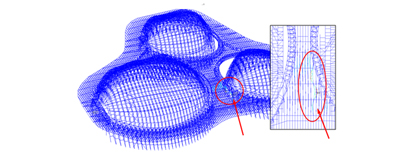

结构典型屈曲模态一（门厅柱失稳）	结构典型屈曲模态二（雨棚Y向桁架下弦失稳）

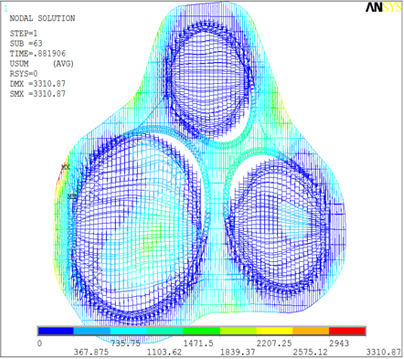

▼ 结构极限变形
