项目介绍

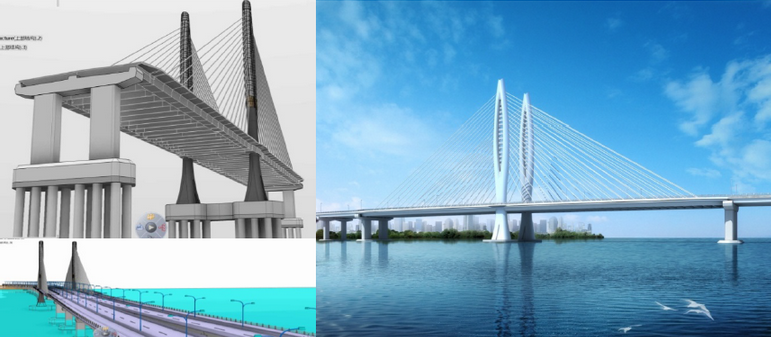

该大桥全长约1750m，其中特大桥长1310m，东西连杆引道长440m。如图1 所示，主桥采用（110+110）米独塔双索面预应力砼斜拉桥，钻孔灌注桩桥型，主梁采用预应力砼双肋式断面；塔柱采用钢-砼组合结构，锚固区及以上部分塔柱为钢结构，锚固区以下塔柱为钢筋砼结构。

BIM 期望应用效果

独塔斜拉桥形式在当地比较新颖，桥塔造型景观作用明显；塔柱采用钢-砼组合结构，结构复杂，设计难度大。为了解决塔柱关键结构设计，我院采用BIM 技术进行优化设计。

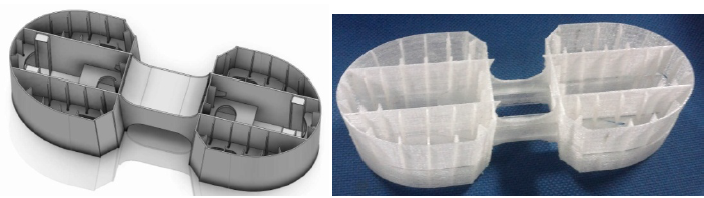

塔柱钢结构部分：如图所示，塔柱钢结构节段模型，采用参数化建模，直观形象，便于业主与施工单位理解，增强设计与施工交接沟通的效果，为施工建造提供方便。

项目成果

该项目主要应用目标和期望达到的效果，首要的目标采用BIM 设计理念，对于构造中的复杂结构设计起到了关键辅助与优化设计的作用，并对与业主及施工单位的交流联系提供非常有效的手段与方式，减少常规沟通交接中的误解，同时采用三维打印技术辅助交流和理解。

建立基于协同环境下的项目管理和数据审核标准流程的BIM三维设计体系。学习制造业并向制造业产品全生命周期管理方法靠拢，实现设计问题可追溯，设计结果可视化，设计变更可管控，设计成果可传递至下游施工乃至运维阶段应用。

关键节点的深化设计。如钢结构部分的深化和工程量统计应用，为工程招标和造价提供依据。

施工方案的模拟演示。施工单位更加有效统筹整体项目，保证了施工进度和项目质量，主要体现如下几点：

- 对于施工单位理解设计意图起到辅助作用；

- 对于制造加工起到一定的指导作用；

- 有利于优化施工工期与工艺方法；

3 实施经验总结

（1）设计项目协同

实现同一平台上的设计管理和协同设计，所有三维数据都会在平台上沉淀，并行设计的思路可以形成加快设计进度，达到专业间协同，三维参数化建模协同，软件之间协同，除了应用达索系统系列软件外，还使用其他软件作为协同工作。

同时，标准化的项目管理流程利于设计质量的管控和进度的控制。同时积累的项目经验形成知识库，可以供其他的类似的项目重用，形成企业可重读利用的智力资产。

（2）项目变更管理

在于把项目的变更流程固化在系统中，形成企业的标准。当发生设计冲突和设计意图发生变化时，CATIA中设计变化，在于骨架加模板快速修改模型的方法，能够非常便捷实现变更。

总之从这次建模实践来看，骨架的应用已成为现阶段最方便且最实际的建模方法。

（3）参数化设计

CATIA的设计环境中，具有强大的参数化设计能力。通过参数化的骨架线定义，实现快速的设计协同以及变更修改。同时建立标准的设计流程及模板库，并通过数据库平台进行管理，形成企业自身的体系，如构建编码，颜色区分，分类管理等，建立可以重复利用的项目模板。这次项目丰富了企业的桥梁参数化模板库26个，为下次项目重用提供了非常便捷的工具。参数化的精髓就在于此，利用参数和参数之间的关系，快速实现修改。
