上海市金山水厂(二期)项目
本次探索项目是基于达索V6三维体验平台来进行,探索的对象是上海市金山水厂(二期)项目,通过此次探索,目的是为业主在城市水厂运维过程提供一个独特的视觉化信息管理系统。本次探索的项目范围包括金山水厂(二期)项目中9个功能单元,257个设备的三维建模以及9000多条设备信息的集成和管理。
对应不同阶段,我们分别应用了达索V6平台中的3款产品。应用CATIA产品,对9个建筑单体的建筑、结构和其中的设备进行三维建模,同时,应用ENOVIA产品对整个项目中9000多条设备信息进行数据录入、查询和修改等动态管理,最后通过3DVIA产品对整个信息系统通过三维的方式进行视觉化展示。从而实现整个水厂设备信息管理系统的可视化。
整个信息管理系统最核心的数据流程是基于ENOVIA这个强大的产品平台来实现的。不论是建立的3D数字模型,还是257个设备的多种信息的交互式查询、修改,甚至于在用户端的三维模型的发布和信息的动态获取等,都是通过ENOVIA产品来实现这样的交互式信息管理。
总体网络构架是把三维模型存放于业主本地端,而整个信息和数据库都存在我们上海市政总院,业主可以通过互联网的方式,远程登陆和查询所有设备的信息。这样的好处是可以在项目初期降低软件采购的费用,业主只需要通过IE浏览器等方式,即可轻松实现所有功能。
通过构建这样一个全新的三维信息管理系统,我们是想给业主带来一种独特的三维体验,并通过交互式的信息管理模式带给业主一种全新的视觉化管理平台。为了实现这样几个目的,我们重点探索和实现了以下7个方面的功能。

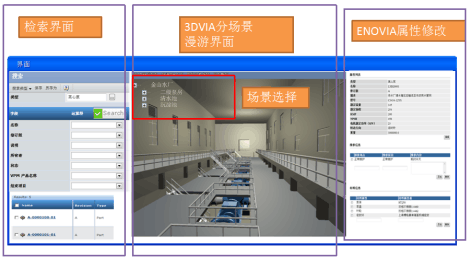

1.三维交互式漫游体验
2.信息查询和信息交互
3.设备数量的统计
4.设备的三维空间定位
5.二维设计图纸联动查询
6.自控信息动态展示
7.模型轻量化,WEB展示
业主三维交互式体验/员工培训工具
数字化的设施运行维护管理提供信息平台
对设备维修的快速响应
对设备维修计划的可视化管理
对水厂运行管理提供基础性的功能
