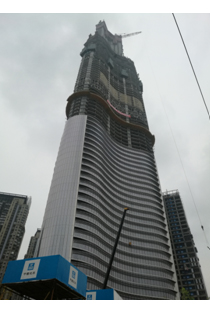

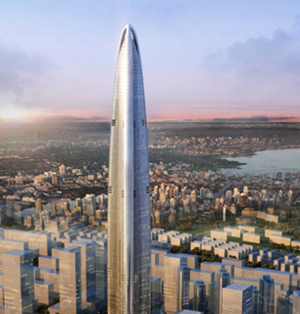

案例背景

建筑面积：30.4 万m2

楼层数量：119层/地下5层

建筑高度：636m

结构高度：545m

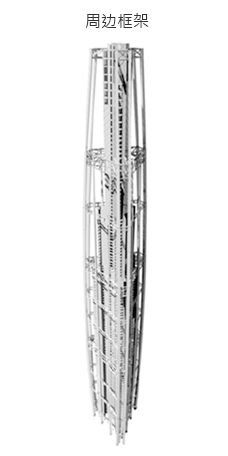

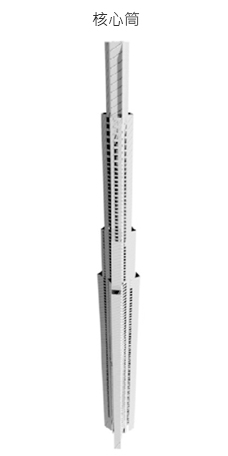

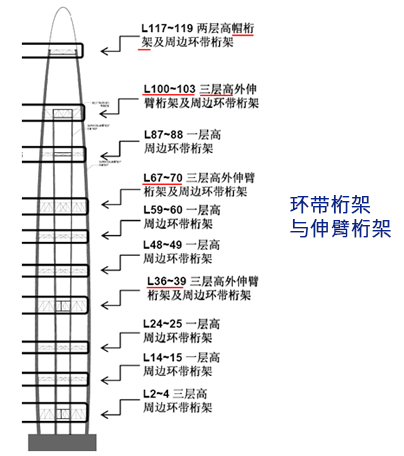

采用“劲性钢筋混凝土核心筒+巨型柱框架+3道伸臂桁架+10道环带桁架+人字形偏心支撑(36m以下)”体系

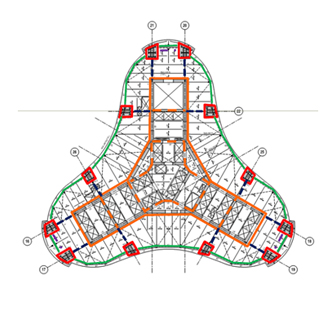

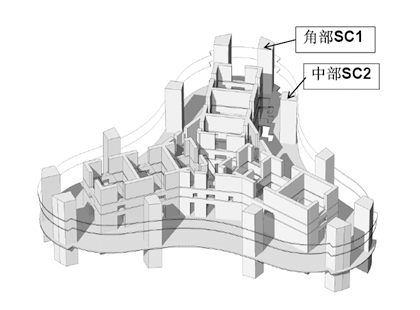

巨柱截面： 角柱SC1：底部3.4mx4.5m    顶部1.9mx2.9m 中柱SC2：底部3.0mx3.8m    顶部1.5mx1.7m

项目介绍

▼ 材料本构模型

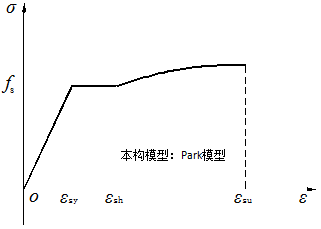

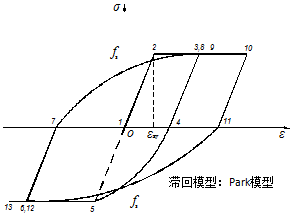

钢材/钢筋本构模型之骨架曲线	钢材/钢筋本构模型之滞回曲线

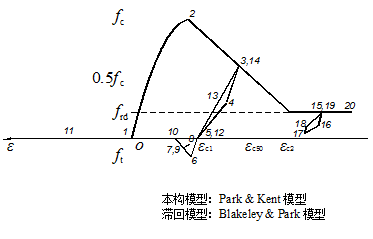

混凝土本构模型之骨架和滞回曲线

项目分析及评价

▼ 主要结构构件的抗震性能评价

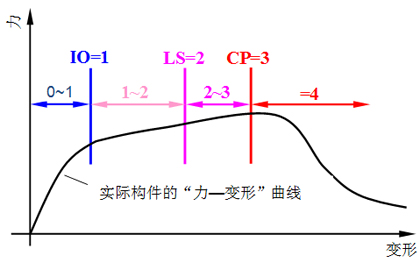

构件抗震性能评价的两阶段： 当FEMA性能参数<1.0时，表示构件处于弹性范围，给出的结果为构件内力和承载力之比（应力比），即进行内力校核； 当FEMA性能参数>1.0时，表示构件进入弹塑性，构件根据受力状态采用延性评价方法（类似FEMA）。即变形或者延性校核。

▼ 性能评价——核心筒墙体

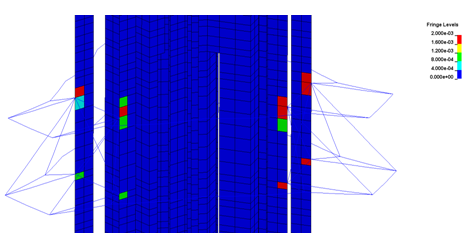

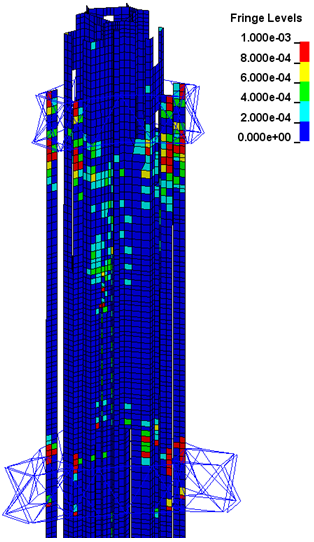

第三道伸臂处墙体钢筋塑性应变
第二道伸臂处墙体钢筋塑性应变

▼ 性能评价——核心筒连梁

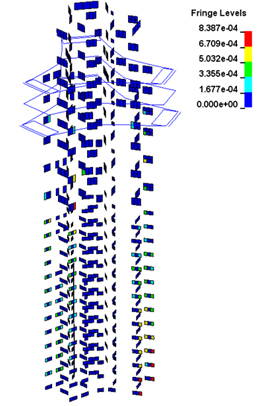

第三道伸臂桁架以上的连梁出现明显塑性，最大塑性应变900με，其他区域的连梁塑性程度较低； 连梁的受压区混凝土压应变在2000με，塑性铰具有稳定的耗能能力； 第四道伸臂以上连梁的塑性应变；

▼ 性能评价——巨柱

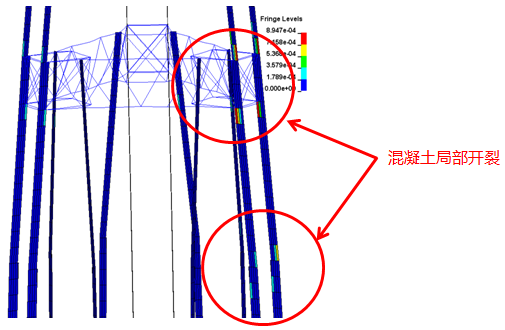

	a. 巨柱钢骨/钢筋始终在弹性范围内； b. 巨柱混凝土最大压应变1300 με ，受压程度不高； c. 与伸臂连接处和转折处出现轻微的混凝土开裂。

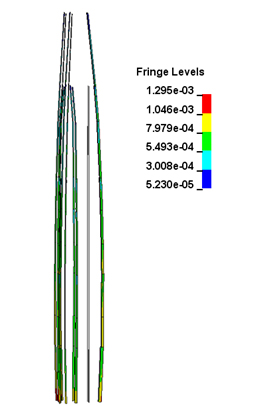

巨柱混凝土的等效单轴压应变	巨柱混凝土的开裂应变

▼ 性能评价——环带桁梁

		环带桁架总体弹性，个别构件出现轻微id塑性； 最大瞬时轴压比0.69； 最大瞬时轴拉比0.54。

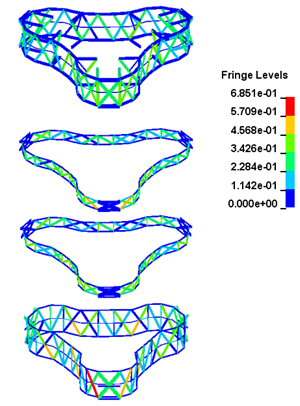

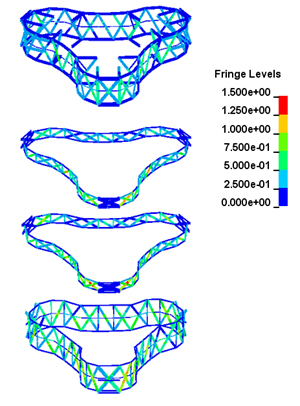

环带桁架FEMA性能参数	环带桁架最大瞬时轴压比

▼ 性能评价——塔冠钢结构

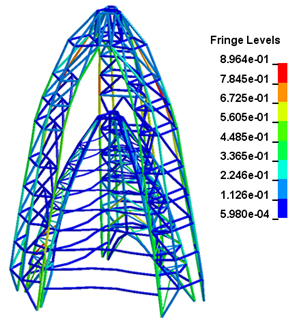

塔冠最大瞬时轴压比 塔冠总体处于弹性，个别构件杆端出现塑性，最大FEMA性能参数2.0，满足“生命安全LS”目标； 最大瞬时轴压比0.9； 最大瞬时轴拉比0.9。
